Vyprošťovací automobil VA 08

VA 08

Vyprošťovací a odtahový vůz VA 08 II je určen pro operativní zásahy při vyprošťování havarovaných vozů z míst mimo veřejné komunikace, kam se dostaly v důsledku havárie, k jejich naložení na odtahové zařízení, pokud mají zdevastované nápravy, respektive pneumatiky. Pokud je havarovaný vůz pouze nepojízdný (závada motoru, převodovky atd.), lze ho odtáhnout pomocí klasického závěsného zařízení pro tažení přívěsů umístěného na zádi vozu. K dispozici jsou závěsy pro čepy 40 i 50 mm a příslušné vlečné tyče.

Technický popis

Podvozek

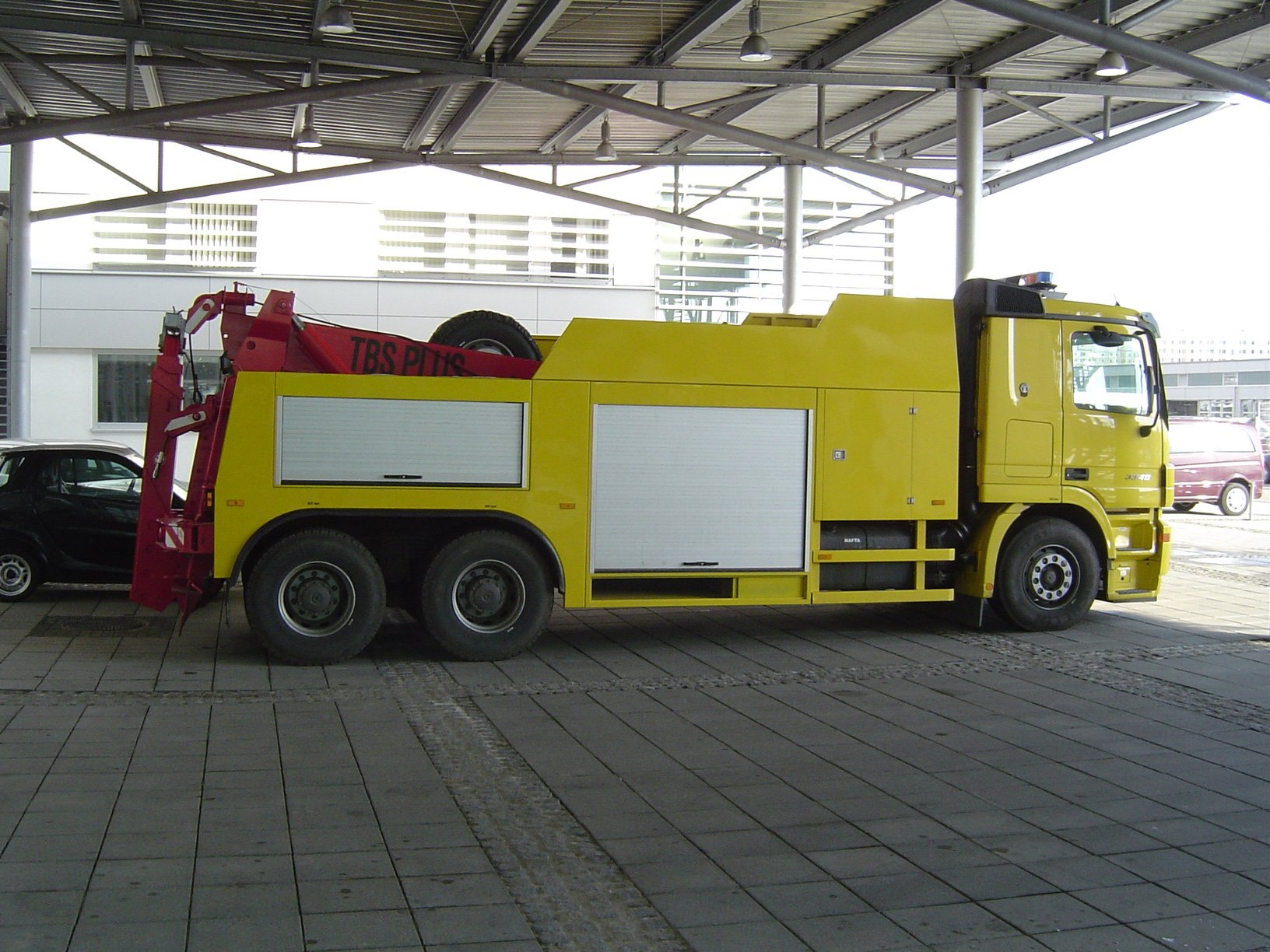

Nástavba pro odtah vozidel je namontována na podvozku Mercedes-Benz Actros 3346 s rozvorem 5 100 mm.

Technické parametry podvozku
Rozvor5100 mm
Rozvor zadních náprav1350 mm
Šířka2482 mm
Délka8800 mm
Výška kabiny dle typu3203- 3483 mm
Pohotovostní hmotnost22000 kg
Celková hmotnost33000 kg
Nosnost náprav9000/13000/13000 kg
Výkon motoru335 kW

Technické parametry podvozku
Délka6800 mm
Šířka2500 mm
Výška ve složeném stavu3150 mm
Max. výška při zdviženém ramenu6550 mm
Výsuv teleskopu3500 mm

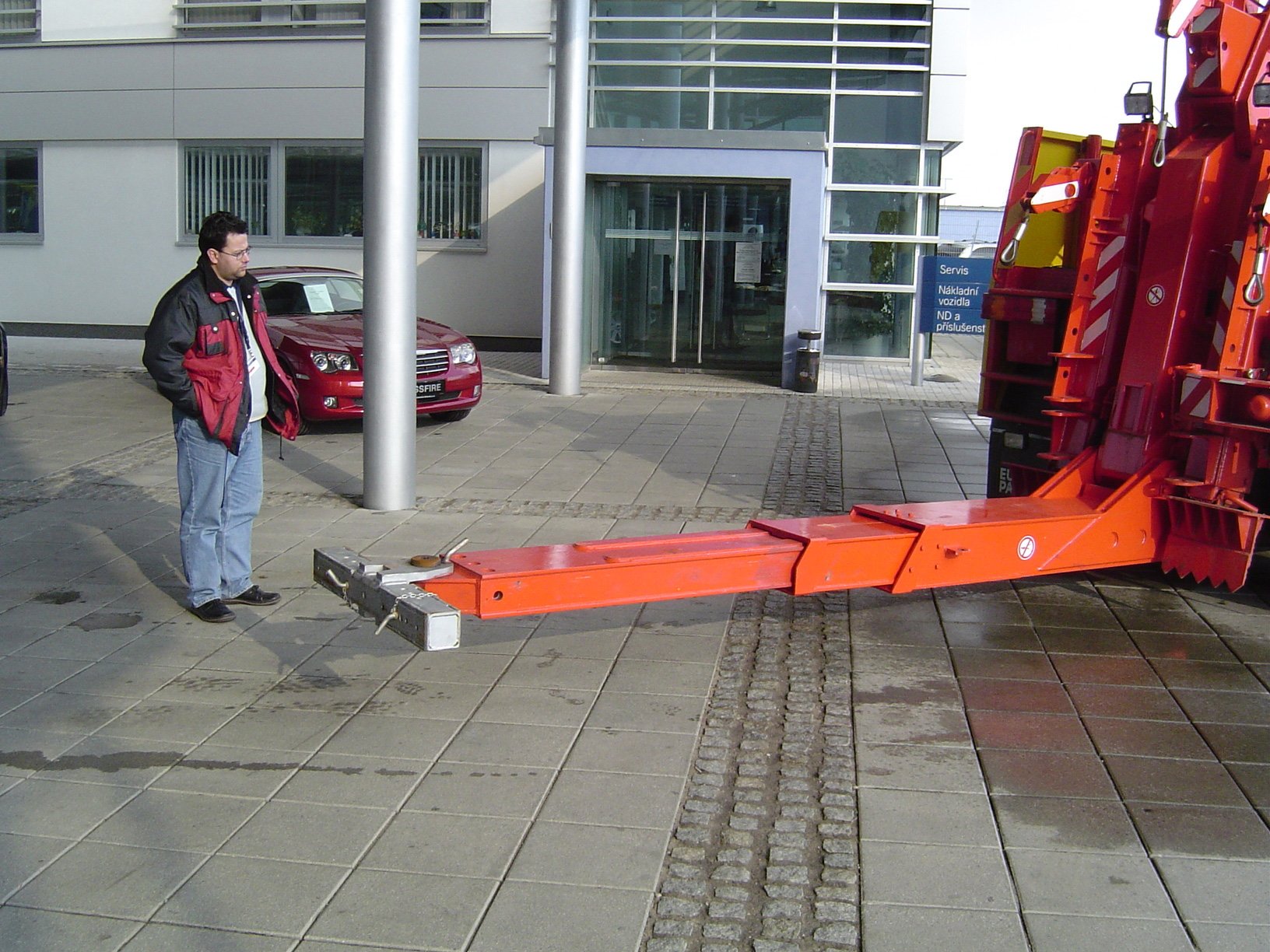

Výsuv odtahového zařízení1700 mm
Výsuv opěr500 mm
Hmotnost nástavby (dle výbavy)9500 - 11 000 kg
Nosnost max. vysunutého teleskopu ve vod. poloze6000 kg
Nosnost vysunutého teleskopu v max. zdvižené poloze8000 kg
Nosnost zasunutého teleskopu v max. zdvižené poloze12 000 kg
Nosnost odtahu při max. vysunutí7000 kg
Nosnost při zasunutém odtahu10 000 kg
Nosnost odtahových brýlí a přípravků8000 - 10 000 kg
Tažná síla navijáků6000 kg

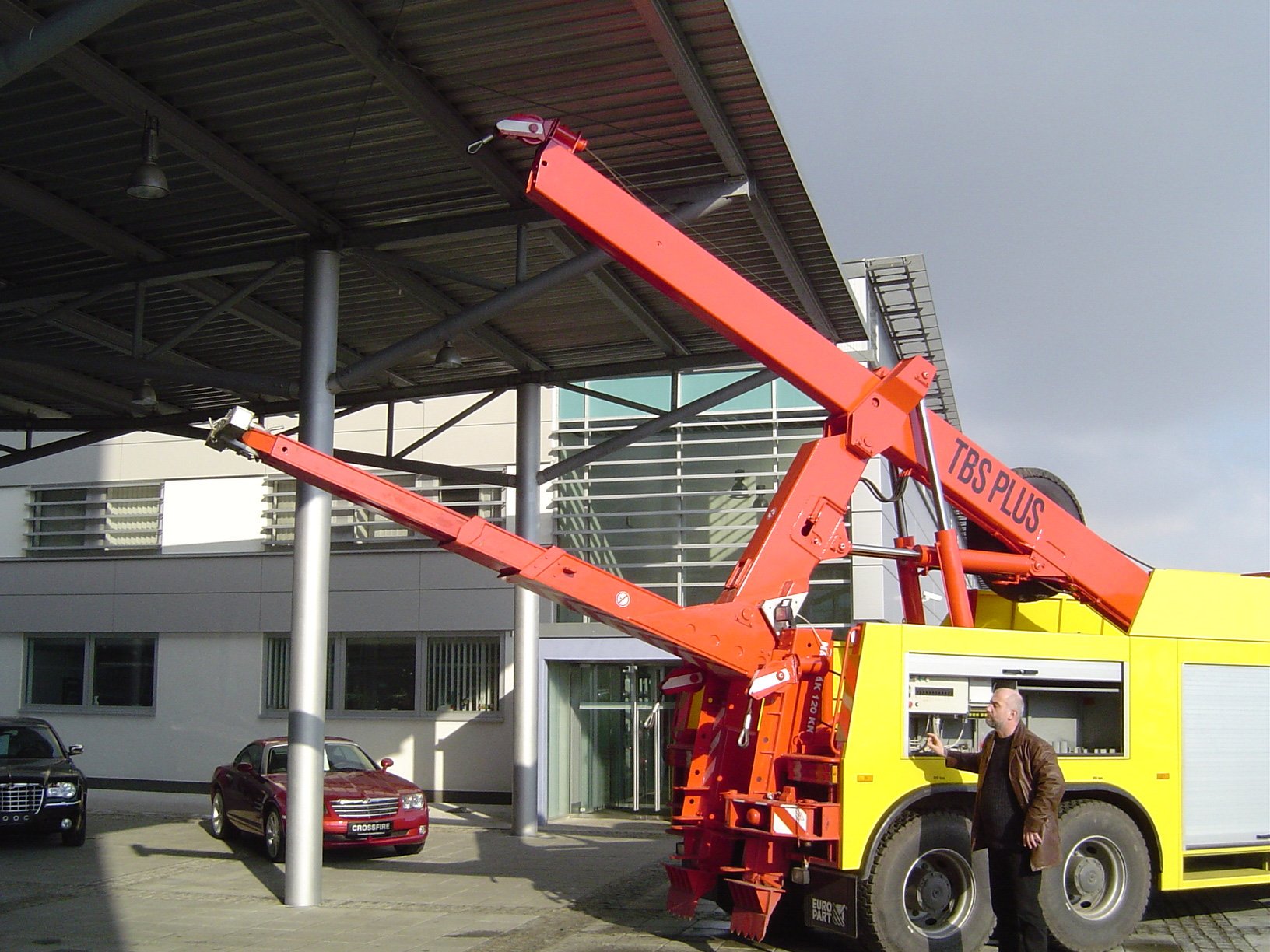

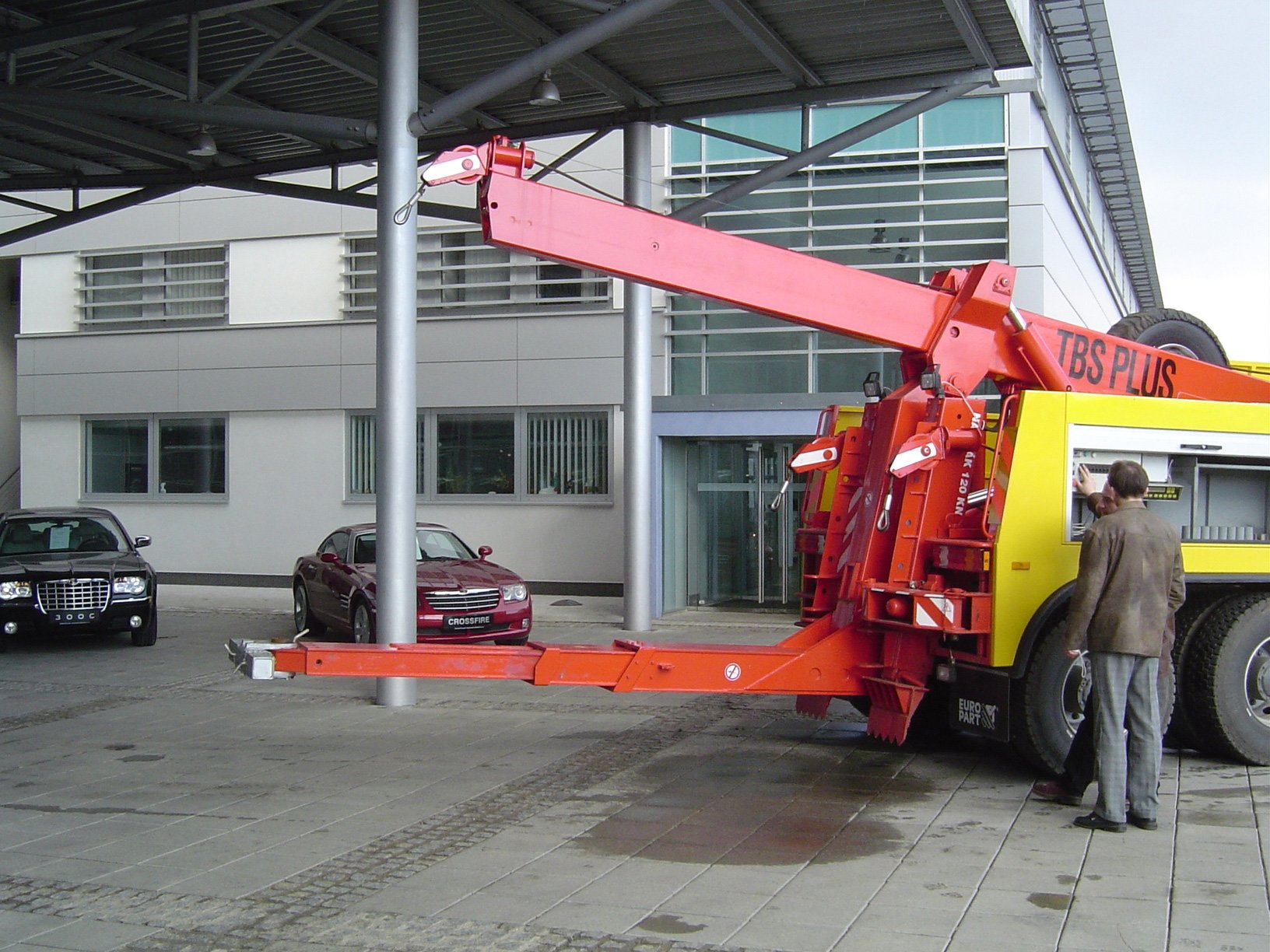

Nástavba je vybavena třemi navijáky s tahem v laně cca 120 kN a délkou lana 50 m. Dva navijáky jsou umístěny na rámu vozu, jeden na hlavním výložníku. Lana všech navijáků jsou vedena přes otočné hlavy s kladkou, takže mohou přitahovat vozidla (respektive další manipulované předměty) v podstatě v segmentu 180° za zádí vozu. Jeden naviják přitom může sloužit ke stabilizaci vlastního vyprošťovacího vozidla, lano druhého navijáku může přitahovat břemena v úhlu až 90°k podélné ose vozu. K zajištění vozu proti nežádoucímu posunutí vzad (ve směru tahu lan) slouží 2 ks opěr (rydla), která jinak plní i úlohu stabilizačních opěr (současně i odlehčení zadních náprav podvozku) při případném zvedání těžších břemen navijákem umístěným na hlavním rameni. Pomocí třetího navijáku, umístěného na patě hlavního výložníku, lze přitahovat břemena v ose vozu za zádí, např. k naložení na odtahové zařízení, respektive lze břemena do hmotnosti až 8 t zdvihat do výšky cca 5 m nad zem, ve vzdálenosti cca 2 m za zádí vozu, a to při vysunutí teleskopického dílu výložníku o cca 3,5 m. Délka takto vysunutého výložníku je cca 8,8 m.

Ovládání nástavby

Veškeré funkce (pracovní pohyby) vyprošťovacího zařízení VA-08 II lze ovládat dálkově pomocí ovladače CALL 19 nebo překlápěcími tlačítky z ovládacího panelu na pravé straně vozu.

Úložné prostory

Na VA-08 II je vytvořen dostatek uzavřených úložných prostor pro uložení a upevnění příslušenství pro vyprošťování vozidel a vázací prostředky.

Doporučená výbava

Vázací a vyprošťovací prostředky, hasící technika, hydraulické vyprošťovací přípravky, rampa se světly na odtahované vozidlo, výstražné kužele a ostatní označení překážky silničního provozu, svářecí agregát s elektrocentrálou, zařízení pro
odtah návěsu, sada odtahových vidliček s nástavci.

Příslušenství vozidla

Vozidlo je pro vyprošťovací a odtahové činnosti vybaveno speciálním příslušenstvím. Příslušenství je umístěno v pravé a levé přední vnější skříňce nástavby a rovněž také v několika dalších úložných prostorách uvnitř nástavby.

Příslušenství pro všeobecné použití:

  • upínací prostředky
  • upínací polyesterové popruhy 2 ks
  • aretační vzpěra nosného ramene 1 ks

Příslušenství pro odtahování pomocí tyče:

  • vlečná tyč 2 ks

Příslušenství pro odtahování pomocí vidliček a vlečných brýlí:

  • vidličky pro odtahování 4 páry
  • držák vidliček 2 ks
  • vlečné brýle L + P 2 ks

Příslušenství pro vyprošťování:

  • kladka k zdvojnásobení tažné síly
  • a pro natahování vozidel 1+1 ks
